MX 680

Funktions-Decoder
14 x 9 x 2,5 mm

MX 680N
Funktions-Decoder
14 x 9 x 2,5 mm



Betriebsanleitung MX680





Techn. Daten für
alle Typen der

Decoder-Familie MX680

Funktions-Decoder sind Fahrzeug-Decoder für nicht-angetriebene Fahrzeuge, daher ohne Motorendstufe, aber mit einigen speziellen Eigenschaften für die Verwendung in Wagen, die sich meist im Zugverband mit einem angetriebenen Fahrzeug (Lokomotive) befinden.

Der Funktions-Decoder MX680 ist weitgehend vom Miniatur-Decoder MX620 übernommen; er hat also auch dessen Abmessungen, und ist daher zum Einbau in praktisch alle Baugrößen geeignet.

Ein Besonderheit des MX680 (wie schon des Vorgängers MX68) ist die programmierbare ZWEITADRESSE (CV # 64 bis 68) mit welcher ein Wagen mit Funktions-Decoder auf einer alternativen Adresse angesprochen werden kann, die üblicherweise der Adresse des Triebfahrzeuges gleichgesetzt wird. Wenn auch die anderen Wagen des Zuges entsprechend ausgestattet sind, also alle über eine einzige Adresse erreichbar sind (um z.B. überall das Licht einzuschalten mit einem einzigen Tastendruck), ist dies die einfachste Form eines (virtuellen) „ZUG BUS“ („TrainBus“), der in Zukunft sicher eine wesentliche Rolle in der Digitalisierung spielen wird.


Zulässiger Bereich der Fahrspannung auf der Schiene  ........... 12 - 22 V
Maximaler Dauer-Summenstrom der Funktionsausgänge *)  ......... 0,5 A

2 Ausgänge für Servo-Steuerleitungen, "SUSI" - Schnittstelle mit 4 Lötpads,
RailCom ("bi-directional communication"),
vielfältige Funktionszuordnungen und -effekte (wie Lok-Decoder).

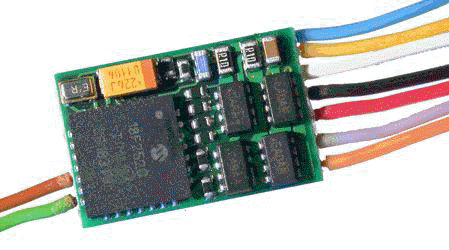

  MX680 Funktions-Empfänger
mit 6 Funktions-Ausgängen, bedrahtet.
  MX680N Funktions-Empfänger
mit 4 Ausgängen über Direkt-Stecker (ähnlich NEM651),


FERBRUAR 2008
