Zubehör für Großbahn-Decoder

Diese Seite listet Artikeln aus dem ZIMO Vertriebsprogramm, die im Zusammenhang mit ZIMO Decodern gebraucht werden können. Einige der Artikel sind natürlich auch unabhängig von ZIMO Decodern für den Modellbahner interessant.

Siehe auch getrennte  Listen:      Lautsprecher für ZIMO Sound-Decoder    und   Digitale Kupplungen für ZIMO Decoder



LITZ-AWG22 LITZ-AWG22 7 m Litze in Farbe nach Wahl (schwarz, weiß, rot, blau, grau, orange, gelb, grün, braun);
insbesondere zur Verwendung zum Kabelbau mit den Crimp-Buchsenleisten
CRIBUCHS12
   (zum Anstecken an Großbahn-Decoder in Stiftleisten-Ausführung MX695LV, MX695LS)
Querschnitt 0,32 mm2    Hinweis: solches und ähnliches Kabelmaterial auch im Fachhandel erhältlich
CRIBUCHS12 CRIBUCHS12

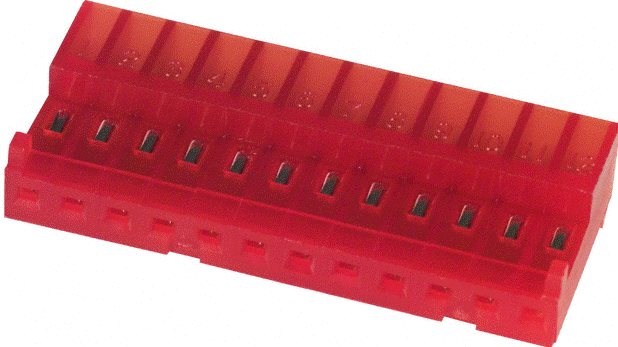

12-polige Buchsenleiste mit Crimp-Anschlüssen (auch lötbar) für AWG22-Litzen;
zum Anstecken an die Großbahn-Decoder in Stiftleisten-Ausführung MX695LV, MX695LS.

CRIBUCHS14 CRIBUCHS14 14-polige Buchsenleiste mit Crimp-Anschlüssen (auch lötbar) für AWG22-Litzen;
zum Anstecken an die Großbahn-Decoder in Stifleisten-Ausführung MX699LV, MX699LS, MX699LM

CRIMPTOOL

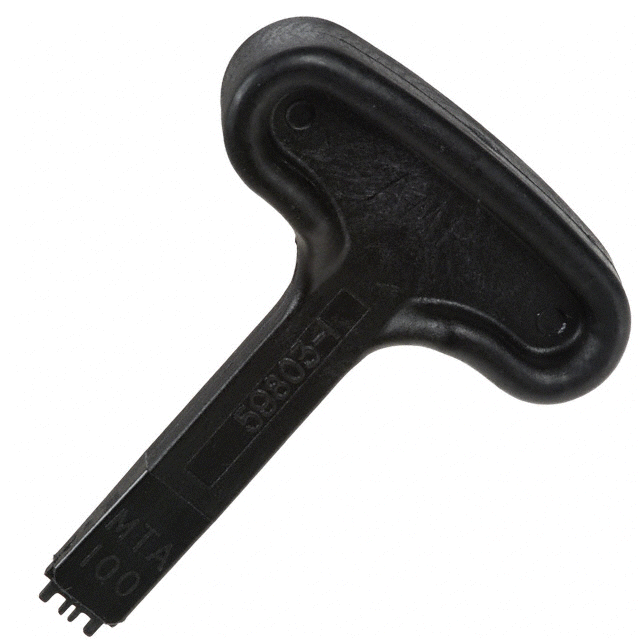

CRIMPTOOL Crimp-Werkzeug für die obigen Crimp-Buchsenleisten.
CRIMPTOOL
  CRIBUCHS12   CRIBUCHS12   CRIBUCHS12   CRIBUCHS12    ...
CRIBUSET 25 Stk Crimp-Buchsenleisten CRIBUCHS12 + Crimp-Werkzeug
CRIMPTOOL CRIBUCHS14  CRIBUCHS14  CRIBUCHS14  CRIBUCHS14   ... CRIBUSET14 25 Stk Crimp-Buchsenleisten CRIBUCHS14 + Crimp-Werkzeug

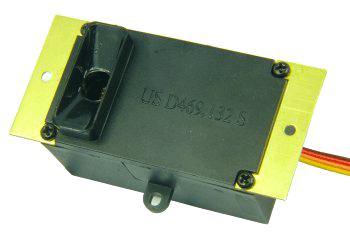

Rauchgenerator TR92-101

TR92-101

Diese "ALTE"
Bauform ist
seit Sept. 2015
NICHT lieferbar.



Der Großbahn Rauchgenerator ist mit 4 Anschlüssen versehen:

Versorgungsspannung Lüfter: max. 6 Volt

Maximalspannung am Heizelement: max. 12 Volt,
kann durch PWM aus Schienenspannung gewonnen werden (Konfigurierbar über CV # 137, 138, 139)

Abmessungen: L = 49 mm (ohne Metallwinkel aus Messing, B = 29 mm, H = 33 mm,
Tankvolumen: 4 ml



TR92-101

Diese Bauform
ab Sept. 2015
(als einzige) lieferbar.

Rauchgenerator für Großbahnen, zu betrieben mit Großbahn-Decodern MX695, '696, '697, '699, u.ä.:

Abmessungen: 50 x 30 x 30 mm (neue Bauform optisch erkennbar: KEINE Metallwinkel); Tank: 4ml
Anschlussdrähte:
     blau (Ventilator Plus, maximal 5-6 V, an Ventilator-Ausgang des ZIMO Decoders anzuschließen),
     gelb (Ventilator Minus an Decoder Masse),
     rot (Heizelement Plus - an Decoder Schienenspannung-Pluspol oder Niederspannung),
     grün (Heizelement an Fu-Ausgang FA1 ... FA8).

ACHTUNG: Diese Bauform ist eine ZIMO Spezialausführung. d.h. es kann am Markt Rauchgeneratoren mit gleichem Aussehen geben, die aber andere Heizelemente enthalten, und daher andere Heizspannungen brauchen bzw. verkraften.

Die aktuelle ZIMO Ausführug des TR92-101 enthält ein 15 Ohm Heizelement (einen Drahtwiderstand), dessen Maximalspannungsbelastung 15 V beträgt. Mit den CVs #137 - 139 (Rauchintensität für Stillstand, Fahrt, Beschleunigung) wird eine Kennlinie für den betreffenden Funktionsausgang (FA1  ... FA8) definiert und gleichzeitig muss damit – WICHTIG – die Anpassung an die Maximalspannug des Raucherzeugers erfolgen, indem der größte Wert das entsprechende Verhältnis erzeugt.

BEISPIEL: Heizelement Plus an Schienenspannung 24V: CV#137, #138, #139 = 50, 75, 110:  Das Heizelement ist für eine Maximalspannung von ca. 15 V geeigent, daher muss die Spannung mittels PWM entsprechend begrenzt werden, dies ergibt für CV # 139 (höchste Intensität bei Beschleunigung) den Wert 110 = 255 / (24 / 10), für die anderen CVs (Stillstand, Fahrt) entsprechend niedrigere Werte (ca. 40% und 60%, was natürlich individuell variiert werden kann.).

BEISPIEL: Heizelement Plus an 18 V (Schienenspann. oder auf 18-19 V eingestellte Niederspannung):
CV#137, #138, #139 = 65, 95, 140. Die Werte werden im Vergleich zum obigen Besipiel höher eingestellt (um ca. 25 %), weil die Spannug niedriger ist (18 V um 25 % niedriger als 24 V) und daher weniger reduziert werden muss.

TR92-101-HZ TR92-101-HZ Ersatzheizelement (15 Ohm) für Großbahn Rauchgenerator TR92-101 .

Last update: 2016 01 28



Zubehör für "alte"
Großbahn - Decoder,

MX69, MX690, ...

und teilweise auch für
zukünftige Typen MX696.



MX69KAB

ein solches Kabel (bzw. zwei) wird (werden) beijedem Großbahn Decoder in Original-Verpackung mitgeliefert (tw. als "Bausatz")

16-poliges Anschlusskabel für Steckverbinder MX65, MX66, MX69, MX690, Kabellänge 50 cm, anderes Ende des Kabels ohne Stecker, zur freien Verdrahtung: Für MX69V und Sound Decoder: zwei Kabel zweckmäßig.

Rückseite Print-Kabel

  10-POL. ADAPTER-KABEL

MX69LGBD

Typische Anwendung

siehe Abbildung
am Kopf der Seite
!

Adapter-Lösung (bestehend aus 16-poligem Bandkabel mit Steckern und einer Aufsteckplatine für den MX69/MX690 Steckverbinder) für die "10-polige DCC-Schnittstelle" von LGB-Loks, also für die ab 2005 ausgelieferten LGB-Modelle, welche keinen Decoder und keine Sound-Elektronik eingebaut haben, sondern stattdessen zur Nachrüstung vorbereitet sind.

Auch verwendbar zum Austausch eines LGB-Onboard-Decoders gegen einen ZIMO Decoder, indem der Onboard-Decoder gegen die stecker-gleiche Platine (LGB Ersatzteil) ausgetauscht wird.

Schraubadapter SCHRAUB16   SCHRAUBADAPTER

SCHRAUB16

siehe Abbildung
am Kopf der Seite
!

Aufsteckbarer Schraubklemmen-Modul zum Aufstecken am 16-poligen Steckverbinder (oder an jeweils einen der Stecker) des MX69/MX690.

Alle Anschlüsse des (Sound) Großbahn Decoders sind damit über Schraubklemmen zugänglich. Durch die Steckbarkeit des Schraubklemmen-Moduls ist auch ein leichter Austausch des Decoders möglich.

Unterschied von SCHRAUB16 zu LGB-SCHR10 .. 16 (siehe unten): SCHRAUB16 braucht um 5 mm mehr Platz nach oben - Gesamthöhe MX69/MX690 mit aufgesetzten Schraubklemmen-Modul 25 mm;  dafür keinen zusätzlichen Platz in Länge und Breite).

Schraubadapter LGB_SCHR10 LGB_SCHR12 LGB_SCHR16   SCHRAUBADAPTER
ein Produkt von ARNOLD HÜBSCH,
erhältlich unter amw.huebsch.at

LGB_SCHR10
LGB_SCHR12
LGB_SCHR16

Platine zum Aufstecken an die 16-polige Steckverbinder des MX69/MX690 (oder an einen der beiden Steckverbinder: alle Anschlüsse sind damit in Form von Schraubklemmen zugänglich.

Lieferbar sind 3 Ausführungen mit mehr oder wendiger Schraubklemmen; Der LGB_SCHR12 (12-polig) reicht für den "ersten" Steckverbinder des MX69 (beim MX69L und MX69S der einzige Steckverbinder), da die Anschlüsse für Schiene und Motor bereits am Decoder selbst als Schraubklemmen vorhanden sind.

  MX69LGBK Anschlusskabel mit Umsetzung von 16-poligem Steckverbinder am MX65/MX66/MX69 auf 6-polige Stiftleiste von LGB-Fahrzeugen mit Digital-Vorbereitung (ältere Modelle, ca. um das Jahr 2000).

Last update: 2012 02 23
