Zubehör für "kleine" Decoder ("kleine" Spuren N bis 0)

Diese Seite listet Artikeln aus dem ZIMO Vertriebsprogramm, die im Zusammenhang mit ZIMO Decodern gebraucht werden können. Einige der Artikel (hochflexible Litzen, ...) sind natürlich auch unabhängig von ZIMO Decodern für den Modellbahner interessant.

Siehe auch getrennte Listen:    Lautsprecher für ZIMO Sound-Decoder    und  Digitale Kupplungen

10x KOSLKOSL
KOSL

Konstantstromquellen für LEDs

2 Riegel zu je 10 Stück Konstantstromquellen für LEDs, abknickbar.

Für konstant helle LEDs bei Verwendung eines Energiespeichers am Decoder.
Anstelle eines Vorwiderstands zu verwenden. Bis zu 3 LEDs in Serie anschließbar.
Zwei verschiedene Stromstärken zur Wahl durch Überbückung von Lötpads (siehe Anschaltbild).

KOSL1

KOSL2

KOSL3

0,2 mA bzw. 1 mA, max. 35 V; 2x 10 Stk. à 6,2 x 3,6 x 1,1 mm

0,5 mA bzw. 4 mA, max. 35 V; 2x 10 Stk. à 6,2 x 3,6 x 1,1 mm

   2 mA, max. 35 V bzw. 8 mA, max. 22 V; 2x 10 Stk. à 6,2 x 3,6 x 1,1 mm

MZ4000Z

M4000Z

Fahrzeug-Umbau



Verstärker-Modul für einen "Logikpegel-Ausgang" eines Decoders. Die meisten ZIMO Decoder haben neben den "normalen"  Funktionsausgängen solche Logikpegel-Ausgänge, die zwischen 0 V (für "aus") und 5 V (für "ein") geschaltet werden und nicht belastet werden können, sondern einen externen Verstärker brauchen. Meistens sind Logikpegel-Ausgänge eine alternative Verwendung der SUSI-Anschlüsse (Clock und Data), und werden durch CV # 124, Bit 7 = 1aktiviert.   Der Ausgang des M4000Z liefert bis  0,5 A.

FLEXL10-xx
FLEXL10-xx

Fahrzeug-Umbau
und Allgemein

10 m hochflexible Litze in Farbe nach Wahl:

schwarz (BK), weiß (WE), rot (RE), blau (BE), grau (GY), orange (OE), gelb (YW), grün (GN), braun (BN), violett (VT)

für zusätzliche Verdrahtungsarbeiten in Fahrzeugen, gleiche Art wie für den Bau der ZIMO Decoder verwendet.
Spezifikation: Gesamt-Querschnitt 0,06 mm2,  11 Adern (daher besonders flexibel).

FLEXL1000xx

1000 m hochflexible Litze (auf Kabeltrommel) in Farbe nach Wahl:

schwarz (BK), weiß (WE), rot (RE), blau (BE), grau (GY), orange (OE), gelb (YW), grün (GN), braun (BN), violett (VT)

für zusätzliche Verdrahtungsarbeiten in Fahrzeugen, gleiche Art wie für den Bau der ZIMO Decoder verwendet.
Spezifikation: Gesamt-Querschnitt 0,06 mm2,  11 Adern (daher besonders flexibel).


STIFT6

Decoder-Umbau

6-polige Stiftleiste im Raster 1,27 mm (entspricht dem NEM651-Stecker),
um aus einem "normalen" bedrahteten Decoder einen F-Typ zu machen
; z.B.: aus MX630 wird MX630F.

RSTECK

Decoder-Umbau

8-polige (2 x 4) Stiftleiste im Raster 2,54 mm (entspricht NEM652-Stecker),
um aus einem "normalen" bedrahteten Decoder einen R-Typ zu machen; z.B.: aus MX630 wird MX630R.



BUCHS6

N-Decoder-      :
Gegenstück

6-polige Buchsenleiste im Raster 1,27 mm, als Gegenstecker für Decoder mit 6-poliger Stiftleiste (...N, ... F), um den Decoder in Loks ohne Schnittstelle steckbar und damit einfach austauschbar zu machen.

Also geeignet z.B. zusammen mit MX620N, MX621N, MX646N, MX681N,  ... oder auch, MX620F, MX621F, usw., also für Decoder, die für Loks mit eingebautem 6-poligem Gegenstecker gedacht sind.

STIFT22

"MTC"-Decoder-  :
Gegenstück

22-polige (2 x 11) Stiftleiste im Raster 1,27 mm, als Gegenstecker für Decoder mit 22-poliger Buchsenleiste ("MTC", auch genannt "21-polige" Schnittstelle, also ...D und ...C), um den Decoder in Loks ohne Schnittstelle steckbar und damit einfach austauschbar zu machen.

Also geeignet z.B. zusammen mit MX631D, MX631C, MX632D, MX632C, MX634C, MX634D, MX644D, MX644C, ..., also für Decoder, die für Loks mit eingebautem "MTC"-Gegenstecker gedacht sind.

BUCHS22

PluX-Decoder-   :
Gegenstück

22-polige (2 x 11) Buchsenleiste im Raster 1,27 mm, als Gegenstecker für Decoder mit 22-poliger oder 16-poliger PluX-Stiftleiste, um den Decoder in Loks ohne Schnittstelle steckbar und damit einfach austauschbar zu machen.

Also geeignet z.B. zusammen mit MX630P16, MX645P16, MX645P22,MX648P16, ... , also für Decoder, die für Loks mit eingebauten PluX-Steckern gedacht sind.

Hinweis: Dieser Artikel besteht wie alle angeführten "Gegenstücke" nur aus dem Bauteil, welches vom Anwender montiert werden muss. Wesentlich komfortabler ist hingegen ist die Adapter-Lösung ADAPLU, ADAPLU15 oder ADAPLU50, die auf der dazugehörenden Platine große Löt-Pads bietet; siehe unten.

  PLUX16 16-polige (eigentlich 15-polig wegen fehlendem Indexpin) SMD Stiftleiste im Raster 1,27 mm
Dieser Stecker befindet sich auf den 16-poligen PluX-Decodern.

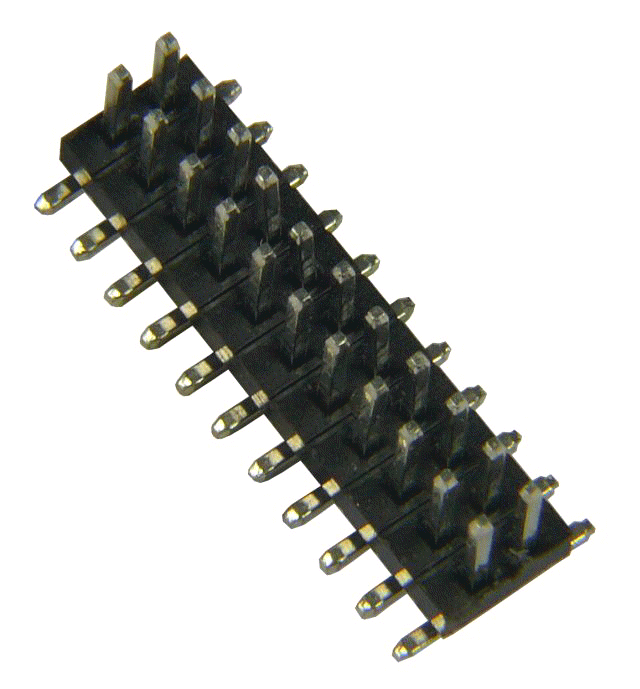

PLUX22 22-polige (eigentlich 21-polig wegen fehlendem Indexpin) SMD Stiftleiste im Raster 1,27 mm
Dieser Stecker befindet sich auf den 22-poligen PluX-Decodern
ZIMO RAUSIH01

RAUSIH01

Raucherzeuger-Platine

Die Platine RAUSIH01 dient zum Ansteuern von Single-Raucherzeugern für Spur H0 (und kleinen Spur 0), gemeinsam mit ZIMO Spur H0-Decodern. Der RAUSIH01 kann nur verwendet werden, wenn der Raucherzeuger über einen 100 kOhm NTC-Temperatursensor und ein 20 bis 33 Ohm Heizelement verfügt. Der RAUSIH01 besitzt einen 5V-Regler, weshalb ein kleiner 5V-Motor als Rauch-Ventilator angeschlossen werden kann.
Der RAUSIH01 kann nur mit den Decodern MS450, MS440D, MN330, MN340D oder MN300 verwendet werden. Wegen dem Strom den das Heizelement benötigt, ist der RAUSIH01 nicht für den Betrieb mit Miniatur-Decodern geeignet.



Maße: 15,2 x 10 x 2,6 mm



ADAPLU
ADAPLU15
ADAPLU50
ADAMTC
ADAMTC15

ADAMTC50

siehe eigene Seite Lok- bzw. Adapterplatinen !
