Fotos:  MX621   MX621N  MX622  MX622N  MX623  MX623P12  MX630  MX630P16  MX631  MX631D  MX632  MX632D  MX633  MX633P22
             MX644D  MX645  MX645P16  MX645P22  MX646  MX646N  MX648   MX648P16

MX621:  Der ideale DCC-Decoder (kein MM !) für kleinste Spuren und bei Platzmangel. Trotz Miniaturisierung funktionell
weitgehend identisch mit den größeren Typen (MX622, MX630, ..), aber  Servo-Ansteuerung, SUSI, einige Effekte und
das ZIMO spezielle Functionmapping sind NICHT vorhanden (bei sehr kleinen Loks meistens sowieso kein Bedarf).

        MX622:  Nicht ganz so klein wie der MX621, aber ohne Einschränkungen gegenüber den sonstigen,
        größeren ZIMO Decodern, wahlweise bedrahtet oder PluX12 (schmal genug, um für die verschiedenen
        Anordnungen der 12-poligen Schnittstelle geeignet zu sein).

MX623: Der preisgünstigste ZIMO Decoder, abgeleitet aus dem MX630, schmäler, etwas weniger Motor- und Gesamtstrom, 6 statt 4 "normale" Funktions-Ausgänge; für die viele Anwendungen gleichwertig mit MX630. In der PluX-12 Ausführung geeignet für alle Loks mit dieser Schnittstelle , weil nicht breiter als Stecker selbst.

MX630:  Das "Volumen-Modell" für H0 unter den ZIMO Decodern, bedrahtet oder PluX16. Großzügig ausgestattet (6 vollwertige, insgesamt 8 Ausgänge für Funktionen), viel Speicherreserve für kommen-
de SW-Updates (neue RailCom-Features u.m.), für einen Standard-Decoder sehr platzsparend.

MX631:  Als MX631D der ZIMO Standard-Decoder für die 21-polige Schnittstelle, in den bedrahteten Varianten ähnlich MX630, aber höhere Belastbarkeit, und außerdem: Anschlüsse für externen Energiespeicher (Elkos mit min. 25 V Spannungsfestigkeit) gegen schlechten Kontakt.

MX632: höchste Belastbarkeit in den Dimensionen eines Kleinspur-Decoders, ansonsten ähnlich MX631 (bedrahtet oder 21-polige, Energiespeicher-Anschaltung), und außerdem: Niederspannungsquelle (1,5 bzw 5 V) für Funktionen in den Ausführungen (V, W).

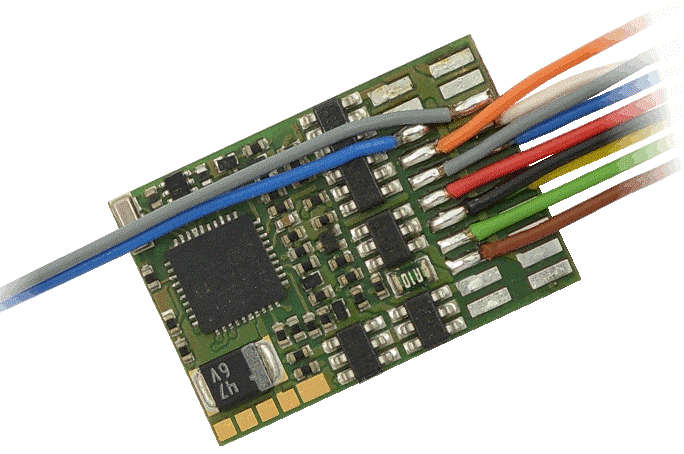

MX633: volle Ausstattung mit Funktions-Ausgängen nach dem PluX-Standard (9 Ausgänge, durch zusätzliche Nutzung des Index-Pins 10 Ausgänge), mit Energiespeicher-Anschaltung (für 16 V Elkos und Goldcap-Packs), daher auch als PluX-16 lieferbar als Alternative zum MX630 einsetzbar.

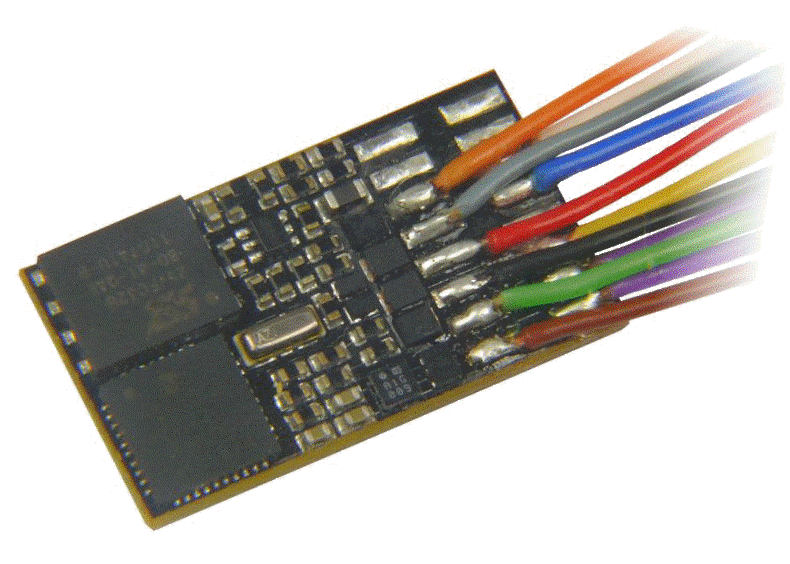

MX648: Der kleinste (Subminiatur)-Sound-Decoder im ZIMO Programm; mit den Abmessungen eines standardmäßigen (laut NMRA) Nicht-Sound-Decoders (L X B = 20 x 11, also wie MX630) !

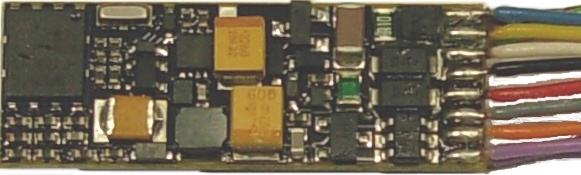

MX646: Der Miniatur-Sound-Decoder für zahlreiche N- und TT-Modelle geeignet, auch als Alternative in H0,  volle Fahr- und Sound-Funktionalität (wie MX644, MX645) trotz kleiner Abmessungen, 6 Funktions-Ausgänge.

MX645:  Das "Standard-Modell" für H0-Sound unter den ZIMO Decodern, wahlweise bedrahtet oder PluX16, PluX22, 10 Funktions-Ausgänge; und Anschlüsse für externen Energiespeicher (für 16 V Elkos), besonders wichtig für ungestörten Sound.

MX644: Sound-Decoder für die 21-polige Schnittstelle, funktionell identisch wie MX645,  Anschlüsse für externen Energiespeicher.

Die Abmessungen der ZIMO Decoder entsprechen den in NMRA-DCC-Standards (RP 9.1.1) und/oder NEM festgelegten Werten oder unterschreiten diese, soweit es solche Standards gibt; dies ist für die Ausführungen mit integrierten Steckverbindern der Fall:

- MX622 entspricht der RP 9.1.1 für Decoder mit "small interface",
- MX630 entspricht der RP 9.1.1 für Decoder mit "PluX16 interface,
- MX630P entspricht der RP 9.1.1 für Decoder mit "PluX16 interface,
- MX631D, MX631D, MX640D entsprechen den Decodern mit  "21-pin-connector"
  (jeweils in Bezug auf die Baugrößen ohne Sound bzw. mit Sound).

Der "Dauerstrom" gibt die mögliche Belastung des Motorausganges bzw. des gesamten Decoders ("Total") an, wobei durchschnittliche Umgebungsbedingungen vorausgesetzt werden. Limitierend auf den Dauerstrom wirkt die Erwärmung des Decoders; der eingebaute Temperatur-Sensor sorgt bei ca. 100 ^o C Platinen-Temperatur für die Abschaltung der Verbraucher; im Gegensatz zum "Spitzenstrom" (siehe unten), bei dessen Überschreiten der Strom-Sensor aktiv wird.

Anzeige der Überlastung (= Übertemperatur) des Decoders durch Blinken der Stirnlampen in schnellem Takt (ca. 5 Hz); die Wiedereinschaltung des Motors erfolgt automatisch nach Abkühlung um ca. 20 ^o C (Hysterese).

Die Angabe eines Maximal-Dauerstromes ist eigentlich eine Vereinfachung, wiewohl bei allen Decoder-Herstellern üblich, weil eine wirklich korrekte Spezifikation enorm umfangreich und kaum verständlich wäre. Einfluss auf den tatsächlich möglichen Dauerstrom haben u.a.:

- die Schienenspannung; je höher, desto mehr Verlustwärme, desto geringer der mögliche Strom ("normal" für H0 ca. 16 V),
- Bauart des Motors; niederohmige Wicklungen belasten mehr, externe Energiespeicher-Kondensatoren verringern den Verlust,
- Zustand des Motors, schlechte Schmierung erhöht natürlich die Belastung (dies tatsächlich durch den erhöhten Strom),,
- Lufttemperatur im Lok-Inneren, Wärmekontakt zu heißen Teilen (Motor, ungünstig) oder kühlen Metallteilen (günstig).

Erfahrungsgemäß reicht aber für eine "normale" H0-Lok neuerer Bauart der "normale" Decoder MX630 praktisch immer, auch wenn dieser auf "nur" 1,0 A spezifiziert ist. Für besondere Fälle wie häufiges Befahren vielstöckiger Zugwendeln mit langen Zügen, oder für ältere zweimotorige Fahrzeuge könnten die stärkeren Versionen MX631 oder MX632 ratsam sein.

Für Spur 0 sollte jedenfalls die stärkere Ausführung, also MX632 bevorzugt werden (außer bei Platzmangel in sehr kleinen Loks), auch wenn es sich nominell vielleicht mit 1,2 A (MX631) oder 1,0 A (MX630) ausgehen würde.

ZIMO Decoder sind für begrenzte Zeit stark überlastbar (um 50 bis 100 %, bis zum "Spitzenstrom", siehe unten). Wie lange die Zeitspanne in der Praxis ist, hängt wiederum von der Erwärmung und damit von allen oben genannten Einflussfaktoren ab. In durchschnittlichen Fällen ist der "Spitzenstrom" ca. 20 bis 30 sec möglich (wenn der Decoder nicht schon vorher knapp an der Grenze gearbeitet hat), Stromstärken im Zwischenbereich von Dauer- und Spitzenstrom sind natürlich länger zulässig, meistens einige min. Damit sind die üblichen Steigungen auf einer Modellbahn trotz eines gewissen Überstroms zu überwinden; auf der darauf folgenden Abfahrt kühlt der Decoder wieder aus ...

Während (siehe oben) der "Dauerstrom" eine Sache des langfristigen Wärme-Haushalts im Decoder ist, gibt der "Spitzenstrom" jene Schwelle an, wo der Stromverbrauch an sich (auch bei hypothetischer perfekter Kühlung) die Belastungs-Grenze darstellt. Das heißt nicht, dass ein geringfügiges Überschreiten des Spitzenstromes die sofortige Abschaltung bewirken würde; vielmehr gibt es auch hier noch einige Sekunden oder Millisekunden der tolerierten Überlastung; je näher der Strom am vollen Kurzschluss-Strom ist, desto schneller die Abschaltung. Die wirklich schnellst-mögliche Abschaltung (beim nächsten 20 kHz Stromimpuls) erfolgt bei Erreichen des als Kurzschluss-Strom geltenden Wertes, der je nach Decoder-Typ zwischen 4 A und 10 A liegt.

Die obigen Ausführungen gelten für moderne ZIMO Decoder, die ein sehr ausgeklügeltes Verfahren anwenden, um nicht überflüssige Abschaltungen zu produzieren, und trotzdem sicher zu sein; einfache und billige Decoder (anderer Hersteller) haben oft nur eine simple Schwellwert-Abschaltung.

Im Falle der Motor-Abschaltung wegen Überschreitung des Spitzenstroms oder Kurzschlusses erfolgt eine automatische Wieder-Einschaltung nach ca. 3 sec, aber keine Anzeige (also keine blinkenden LEDs wie bei Abschalten wegen Übertemperatur); im Rahmen von RailCom sind entsprechende Alarm-Meldungen auf das Fahrgerät vorgesehen.

ZIMO Decoder haben unterschiedliche Arten von Ausgängen, wobei es zwischen den Decoder-Familien Unterschiede bezüglich des Vorhandenseins, der Anzahl und der Belastbarkeit gibt:

  - "normale" (oft auch genannt: "verstärkte") Funktions-Ausgänge, wie es sie in Decodern aller Fabrikate gibt, das sind (technisch gesprochen) "open-collector" oder "open-drain" Ausgänge, an welche Stirnlampen, sonstige Lampen, Raucherzeuger, Entkupplerspulen und sonstige Einrichtungen angeschlossen werden, wobei der jeweils zweite Anschluss des Verbrauchers
- mit dem "gemeinsamen Pluspol" des Decoders (blauer Draht) verbunden wird, oder
- mit dem Ausgang "Niederspannung" (violetter Draht), falls der Decoder einen solchen hat (MX632V, MX632W);
- es ist auch möglich, den zweiten Anschluss eines Verbrauchers mit der linken oder der rechten Schiene zu verbinden
  (in manchen Fahrzeuge ist dies durch das leitende Chassis, wo Lämpchen eingesetzt sind, zwangsläufig der Fall), wobei
  der Verbraucher in diesem Fall nur die halbe Zeit (bei symmetrischen DCC Schienensignal) von Strom durchflossen wird,
  also z.B. Lämpchen mit reduzierter Helligkeit leuchten (aber in der Wahrnehmung doch mehr als helb so hell ..).

- "Logikpegel" (oft auch genannt: "unverstärkte") -Ausgänge , siehe unten !

- "LED-Ausgänge", siehe unten !

- Ausgänge für Servo-Steuerleitungen, siehe unten !

Aus Gründen der Platzersparnis wird der Ausgangsstrom der Funktions-Ausgänge in Summe erfasst (alle Ausgänge zusammen oder gruppenweise). Der einzelnen Funktions-Ausgang ist kräftig genug ausgelegt, dass er bei Bedarf auch allein den Summenstrom verkraften kann.

Die Abschaltung im Falle eines Überstroms erfolgt nicht unmittelbar, sondern je nach Ausmaß der Überschreitung innerhalb von einigen Zehntelsekunden oder Millisekunden. Dies ermöglicht z.B. den Kaltstart von Glühlämpchen (falls sich dies trotzdem nicht ausgeht, kann der Effekt "Soft start" zugeordnet werden).

"Logikpegel"-Ausgänge, auch "unverstärkte" Ausgänge oder "logic level" genannt; diese stellen am Anschluss einen Spannungspegel (0V für "aus", 5 V für "ein"), über einen internen Schutzwiderstand 10 K zur Verfügung (also max. 0,5 mA Ausgangsstrom), welcher durch externe Verstärkung nutzbar gemacht werden kann; dies erfolgt meist im Selbstbau, aber es gibt auch den M4000Z dafür; siehe Betriebsanleitung der Decoder.

ACHTUNG: "Logikpegel" Ausgänge sind in der Default-Konfiguration der Decoder NICHT aktiv, da sie die selben Anschlüsse benützen wie die SUSI-Schnittstelle (Clock und Data) sowie wie die Servo-Steuerleitungen. Die Entscheidung über die Verwendung dieser gemeinsamen Anschlüsse geschieht mit

CV # 124:     Bit 7 = 0  ->  SUSI      Bit 7 = 1  -> "Logikpegel"

 und den CV's # 181, 182 (wenn diese gesetzt: die gemeinsamen Anschlüsse werden als Servo-Steuerleitungen verwendet).

"Logikpegel-Ausgänge" der "C"-Typen:  Bei allen Decodern mit 21-poliger "MTC"-Schnittstelle gibt es wahlweise ein "D" -  Ausführung und eine "C" - Ausführung; z.B. MX631D und MX631C oder MX644D. Diese jeweils beiden Varianten unterscheiden sich durch die Ausführung der Funktions-Ausgänge FA3, FA4:

"D" - Ausführung: FA3, FA4 sind "normale" verstärkte Ausgänge      "C" - Ausgänge: FA3, FA4 sind "Logikpegel"-Ausgänge

LED-Ausgänge sind Sonderformen von Logikpegel-Ausgängen, d.h. stärker als diese (bis 10 mA) und mit einem LED-Vorwiderstand (330 Ohm) versehen, sodass der direkte Anschluss jeweils einer LED möglich ist, welche gegen den Masse-Pol des Decoders zu schalten ist (nicht gegen den Pluspol wie sonst !); "LED-Ausgänge" sind immer alternativ auch als "Logikpegel"-Ausgänge (also mit externer Verstärkung) benützbar.

"LED-Ausgänge" besitzen nur solche Decoder, die eine effiziente - wenig Verlustwärme verursachende - Spannungsversorgung (d.h. einen Schaltregler) für den Microcontroller besitzen (3V3 oder 5 V); das sind in der Regel Sound Decoder wie MX640 oder MX642.

Ausgänge für Servo-Steuerleitungen; damit können handelsübliche Servos (Graupner, Robbe, usw.) angesteuert werden, wofür verschiedene Betriebsarten sowie Endstellungen, Umlaufzeiten, u.a. in den CV's 161 bis 182 bestimmt werden können. Bei Decodern mit Niederspannungs-Ausgang 5 V (MX632W) wird auch die Betriebsspannung für die Servos vom Decoder bereitgestellt; bei MX644 ist dies begrenzt der Fall (nur für kleine Servos); ansonsten muss die 5 V -Spannung extern erzeugt werden; siehe Betriebsanleitung.

Die Servo-Ausgänge benützen Anschlüsse gemeinsam für die SUSI-Leitungen (Clock und Data), und werden durch

die CV's # 181, 182 aktiviert; dann ist aber SUSI nicht mehr verfügbar.

Hinweis: bei den Decodern der Familien MX644 und MX646 läuft die Servo-Steuerleitung auf 3,3 V Pegel (normgerecht ist hingegen 5 V, wie bei den anderen Decoder-Typen); die Funktion ist dadruch nicht mit allen Serbo-Fabrikaten sicher.

Die "SUSI"-Schnittstelle ist an sich ein Relikt an die Zeit, als es noch schwierig war, die Sound-Erzeugung im Decoder selbst unterzubringen (was Platzbedarf und Prozessor-Leistung betraf), und daher eigene Sound-Module eingeführt wurden, welche über die SUSI-Datenleitungen (Clock und Data) vom Decoder gesteuert wurden. Auch weitere Funktions-Ausgänge konnten auf diese Art realisiert werden. Teilweise sind solche Zusatz-Module auch noch viele Jahre später am Markt, obwohl diese Lösung technisch nicht mehr zeitgemäß ist und funktionelle Einschränkungen damit verbunden sind.

Obwohl die ursprüngliche Aufgabe mittlerweile praktisch obsolet ist, besitzen alle ZIMO Decoder funktionsfähige "SUSI"-Anschlüsse (die keine nennenswerten Kosten verursachen), da es in Zukunft durchaus wieder Verwendungsmöglichkeiten dafür geben könnte; diese Leitungen, wenn vielleicht auch mit einem modernen, vermutlich schnellerem Übertragungs-Protokoll, könnten verwendet werden, um eine Kommunikation zwischen Triebfahrzeug (Lok-Decoder) und angehängten Wagen (Funktions- oder Wagen-Decoder) über leitfähige Kupplungen zu ermöglichen.  Ein solcher "Train bus" ist auf den genormten Decoder-Steckern (MTC - 21-polig und PluX) tatsächlich vorgesehen. Eine weitere Verwendung der "SUSI"-Schnittstelle wären die Verbindung mit Umweltsensoren (Neigung, Querbeschleunigung, GPS, ...) und Zugfunk-Modulen oder Balisen-Lesegeräten im Fahrzeug.

Energiespeicherung in Form eines am Decoder entsprechend angeschalteten Kondensators, zur Überbrückung von Spannungsunterbrechungen und zum Ausgleich von Verbrauchsschwankungen, hat großen Nutzen in mehrfacher Hinsicht; bereits sehr kleine Kondensatoren ab 100 uF zeigen positive Wirkung (siehe Liste unten), größere - bis ca. 5000 uF - umso mehr; größere Gesamtkapazität als ca. 5000 uF sind NICHT zu empfehlen (eventuelle Überlastung der Ladeschaltung). Ausnahme MX633: diese Typen verkraften auch größere Energiespeicher - auch ZIMO Goldcap-Packs !

Der Anschluss von Goldcap-Kondensatoren ist für die "kleinen Decoder im Allgemeinen NICHT vorgesehen, und kann Problem verursachen;
Ausnahme MX633: diese Typen verkraften auch Goldcap-Packs (z.B. ZIMO GOLMRUND, usw.)
(bei den ZIMO Großbahn-Decodern ab MX695 ist die Schaltung hingegen immer auch auf Goldcap-Bänke ausgelegt)

Die Verwendung von Energiespeicher-Kondensatoren am Decoder wird von ZIMO schon lange empfohlen (für alle Decoder); allerdings mussten bis 2009 einige Zusatzbauteile (Drossel, Diode,   im Set lieferbar als SPEIKOMP oder SPEIGOMP) rund um den Kondensator verschaltet werden, um störende Effekte beim Programmieren, bei der Zugnummern-Erkennung und bezüglich des "In-rush current" (hoher Ladestrom nach Power-on, der die Zentrale überlasten kann) zu verhindern.

Ab 2010 gibt es ZIMO Decoder, angefangen mit MX632, kurz darauf auch MX631, usw., mittlerweile die meisten Typen, die es ermöglichen, Kondensatoren ohne Zusatzbauteile direkt am Decoder anzuschließen, also wesentlich bequemer und ohne Zusatzkosten.

Die Vorteile der Energiespeicherung durch externe Kondensatoren sind:

 - Verhindern des Steckenbleibens und Lichtflackerns auf verschmutzten Gleisen oder Weichen-Herzstücken,
    insbesondere zusammen mit dem (in allen ZIMO Decodern vorhandenen) Software-Feature der  „Vermeidung des
    Anhaltens auf stromlosen Stellen“; im Allgemeinen Kondensator-Werte ab 1000 uF notwenig,

- Verringern der Erwärmung, die durch Blind-Verbrauch im Decoder verursacht wird, besonders bei nieder-ohmigen Motoren,
   wirksam bereits ab einer Kapazität von etwa 220 uF:,

- bei Anwendung der RailCom-Technik: Aufhebung des Energieverlustes durch die "RailCom-Lücke“, Verringerung
  der RailCom-verursachten Motor-Geräusche, Verbesserung der RailCom-Signalqualität (= der Lesbarkeit),
  bereits wirksam ab einer Kapazität von etwa 220 uF.

- auch bei der ZIMO "signalabhängigen Zugbeeinflussung" wird der Energieverlust durch die "HLU-Lücke" ausgeglichen.

In den Verpackungen der betreffenden Decoder (bedrahtete Typen) ist ein kleiner Kondensator (z.B. 470 uF) zum Einstieg in die Energiespeicher-Technik enthalten,
weitere und größere Kondensatoren im Elektronikhandel oder von ZIMO; entsprechende Sortimente siehe Seite Energiespeicher (Elkos & Goldcaps) !

ACHTUNG: Es gibt zwei Auslegungen der Energiespeicher-Anschaltung:

   - jene ohne Spannungsbegrenzung; die volle Schienenspannung kommt auf den externen Elko - dieser sollte daher min. 25 V spannungsfest sein,
     falls der Decoder auch mit AC-analog eingesetzt werden soll (Märklin-Umschaltepuls), sollte die Spannungsfestigkeit sogar 35 V sein,
     dies betrifft die Typen MX631, MX632, MX644 (sowie die davon abgeleiteten Funktions-Decoder MX681, MX682),

   - jene mit Spannungsbegrenzung auf 16 V - es reichen also 16 V - Elkos, welche bei gleicher Baugröße eine mehr Kapazität bieten,
     angewandt in MX633, MX645 (und bei Großbahn-Decodern).

Einige Decoder-Typen enthalten eine eingebaute Niederspannungsquelle, fix mit 1,5 V  (V-Typen) oder 5 V (W-Typen) oder einstellbar, welche für die Funktions-Ausgänge als alternativer Pluspol, der wahlweise zum Pluspol "blauer Draht") verwendet werden kann, verwendet wird. Die Niederspannungsquelle basiert auf einem effizienten, wenig Verlustwärme produzierenden, Schaltregler. Eine solche Niederspannung dient

- zum Betrieb von Niedervolt-Lämpchen (meistens 1,2 oder 1,5 V) als Stirnlampen und für sonstige Beleuchtungsaufgaben,

- für den Betrieb von LEDs, wobei hierfür die 5 V - Ausführung verwendet wird, und die LEDs über einen Widerstand von
  beispielsweise 330 Ohm betrieben werden - dadurch wird weniger Energie "verheizt" als wenn die LEDs an der
  Vollspannung beispielsweise über einen 1K5 - Widerstand betrieben würden,

- für die Versorgung handelsüblicher Servos (5 V), deren Steuerleitungen die Servo-Ausgänge des ZIMO Decoders nutzen.

Die Verwendung der Niederspannungsquelle hat den zusätzlichen Nutzen, dass es sich um eine stabilisierte Spannung handelt, die unabhängig von eventuellen Schwankungen der Schienenspannung konstant bleibt, und die durch Einsatz eines Energiespeicher-Kondensators frei von Einbrüchen bei Kontaktunterbrechungen gemacht werden kann.

Hinweis: MX644, MX645: im Falle dieser Sound-Decoder kann die (hauptsächlich für den eingebauten Sound Amplifier verwendete) 5 V - Spannung auch für den Betrieb von Lämpchen oder Servos eingesetzt werden, allerdings nur bis zu einer Belastung von 200 mA. Dies reicht typischer Weise auch für den Betrieb eines kleinen Servo (meistens sind von zwei eingebsauten Servos nicht beide gleichzeitig in Bewegung).

Eingänge sind hauptsächlich für Sound-Decoder wichtig: sie dienen zum Anschluss von Achs-Detektoren (zur achs-synchronen Auslösung der Dampfschläge) oder zur positions-abhängigen Auslösung (durch Reed-Kontakte, ..) von Sound-Funktionen, beispielsweise den Warnpfiff vor dem Bahnübergang.

Hinweis: Die Logikpegel-Ausgänge der ZIMO Decoder (siehe weiter oben) könnten auch als Schalt-Eingänge benützt werden, falls dafür Bedarf besteht und eine entsprechende Software-Version Funktionen mit Schalt-Eingängen unterstützt (beispielsweise positions-abhängige Lichteffekte oder lok-gesteuertes Pendeln). Dies gilt auch für Nicht-Sound-Decoder.

Einen solchen gibt es naturgemäß nur bei Sound-Decodern. Überall können 8 Ohm Lautsprecher verwendet werden; davon gibt es eine sehr große Auswahl, einige Typen auch im ZIMO-Lieferprogramm. Für MX644, MX645 (Audio bis 3 W) sind auch 4 Ohm - Lautsprecher geeignet, oder 2 bis 3 parallel-geschaltete 8 Ohm - Lautsprecher.

Empfehlung: Besonders effizient (d.h. hohe Lautstärke bei kleinem Platzbedarf) sind die beiden Miniatur-Rechteck-Lautsprecher mit integriertem Resonanzkörper LS10X15 und LS8X12 aus dem ZIMO Lieferprogramm. Diese beiden Typen  werden normalerweis in Mobiltelefonen eingebaut, und sind am Markt eher selten erhältlich (insbesondere nicht mit Resonanzkörper).

Ansonsten gilt für den Wahl des Lautsprecher natürlich: je größer umso besser ...., wobei es natürlich auch sehr auf einen fachgerechten Einbau ankommt, also Resonanzkörper oder luftdichtes Lok-Gehäuse als Resonanzkörper, Öffnungen im Gehäuse, usw.

Hinweis: Oft sind in Fahrzeugen 100 Ohm - oder 32 Ohm - Lautsprecher eingebaut, da dies in Vergangenheit von einigen Sound-Decoder-Herstellern wegen der billigen Verstärkerschaltung bevorzugt wurde. Solche Lautsprecher funktionieren natürlich auch am ZIMO Ausgang, sie bedeuten aber einen entsprechenden Verlust an möglicher Lautstärke.

ZIMO Sound-Decoder verwenden digitale Audio Verstärker, welche jeweils von einem 5 V - Schaltregler versorgt werden. Diese Lösung erzeugt einen von Schwankungen der Fahrspannung unbeeinflussten Sound, und ist auch im Analogbetrieb schon früh (eben ab knapp über 5 V) voll verfügbar.

Ein Sound-Speicher von 32 Mbit entspricht einer Abspielzeit von 180 sec in der höheren Qualität (22 kHz Sample rate); bzw. 360 sec in der niedrigeren Qualität (11 kHz). ZIMO Sound-Projekte benützen vorwiegend Sound-Samples mit 22 kHz.

Hinweis: Bedrahtete Decoder werden mit transparentem Schrumpfschlauch ausgeliefert (Isolationsschutz); nur die Foto-Decoder sind ohne Schrumpfschlauch.

                      MX621  (12 x 8,5 x 2 mm)                           MX630   (20 x 11 x 3,5 mm)                                                      MX631   (20,5 x 15,5 x 4 mm)

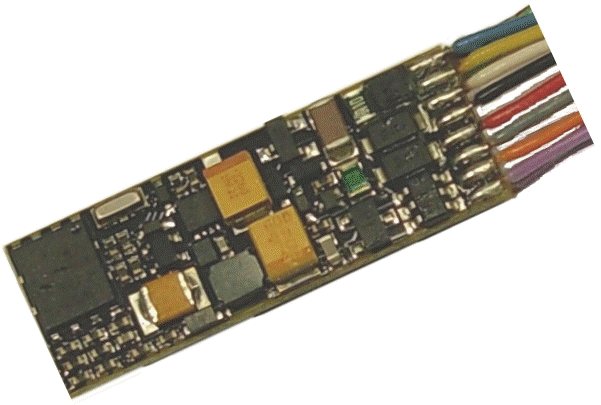

                                     MX632   (28 x 15,5 x 4 mm)                                             MX646  (28 x 10,5 x 4 mm) SOUND                                                        MX645  (30 x 15 x 4 mm) SOUND

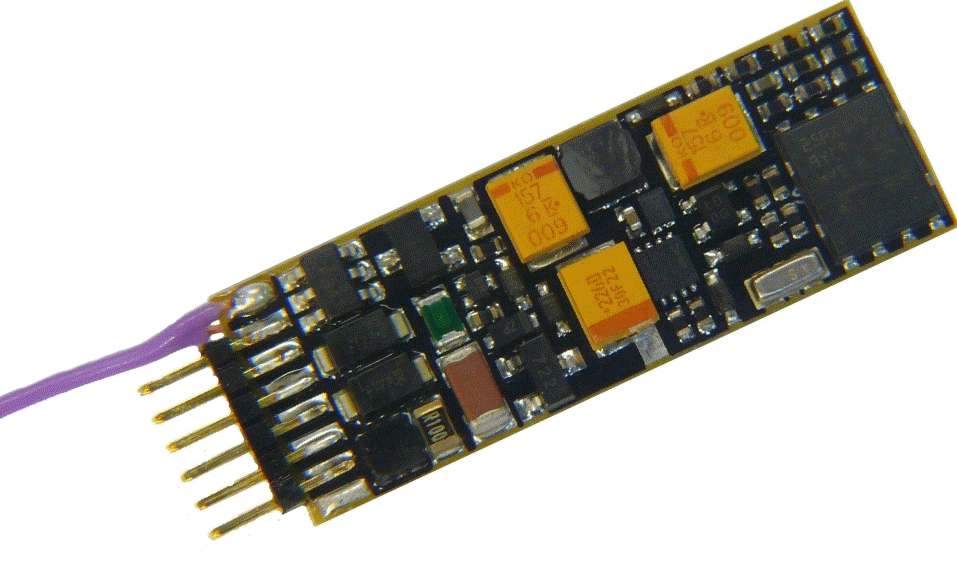

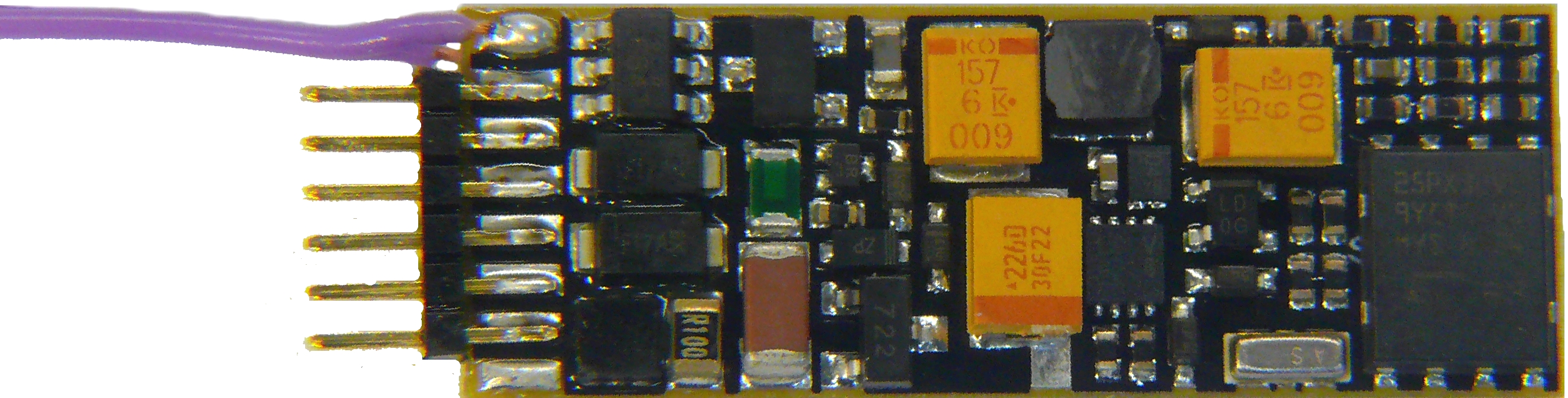

      MX621N  (12 x 8,5 x 2 mm)        MX646N  (28 x 10,5 x 4 mm)  SOUND

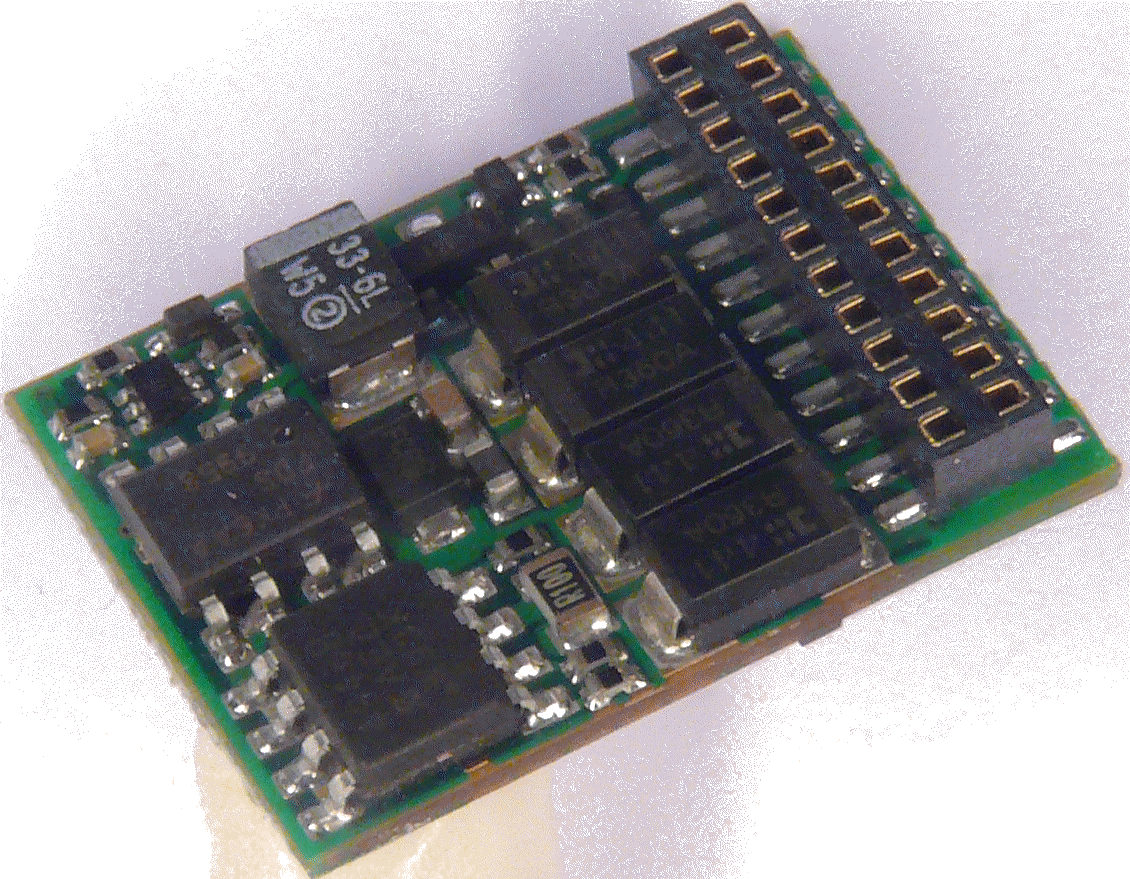

                                                                                                                                      MX631D   (20,5 x 15,5 x 4 mm)          MX632D  (28 x 15,5 x 4 mm)         MX644D  (30 x 15 x 4 mm) SOUND

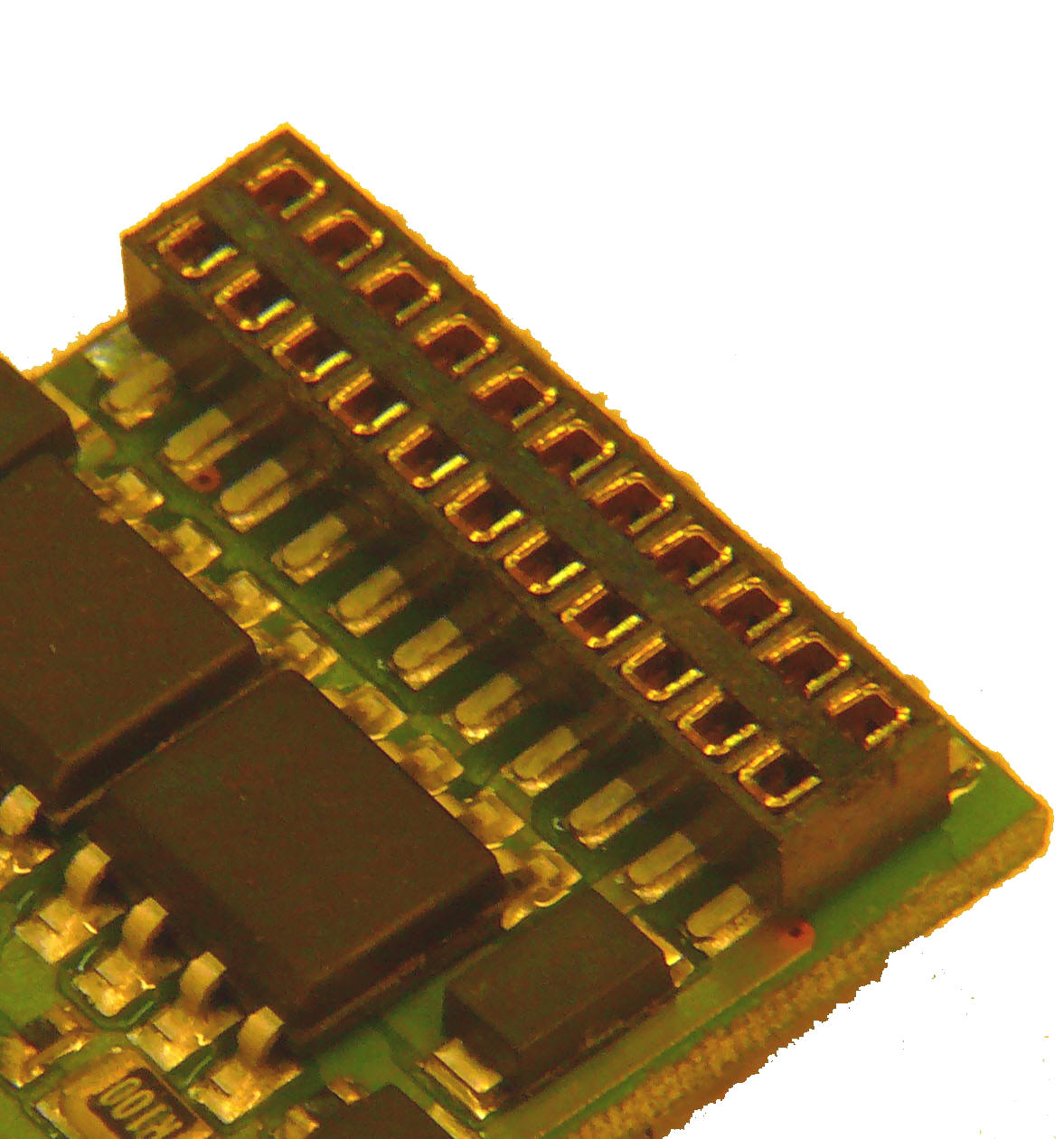

 Information über den 21-poligen "MTC" Stecker auf "D-Decodern" und "C-Decodern", und dessen Anwendung

Je nach Fahrzeug wird der MX631D (oder MX632D oder MX644D) von oben oder von unten (verwechslungssicher durch blockierten Pin 11) in die jeweilige Lok-Platine eingesteckt;

dies gilt für alle "D-Decoder" und "C-Decoder"; hier (rechts) dar-gestellt am Beispiel eines MX64D, des Vorläufers des MX631D.

ACHTUNG: in vielen Fällen sollte anstelle eine "D-Typs" ein "C-Typ" eingesetzt werden, weil dort Logogpegel-Ausgänge für FA3, FA4 gebraucht werden, besonders:

Märklin, Trix, LS models, ..
.


                                            MX630P (20 x 11 x 3,5 mm ohne Stecker)              MX648P16 (20 x 11 x 4 mm ohne Stecker) SOUND          MX645P16   (30 x 15 x 4 mm ohne Stecker) SOUND


                                                                                                                                                                                                 MX645P22  (30 x 15 x 4 mm ohne Stecker) SOUND
