Decoder-Test-und-Anschlussplatinen

MXTAPS und MXTAPV

  als Decoder-Prüfstände mit allen Schnittstellen für "kleine" und "große" Spuren
             und zum Anstecken der Decoder beim Software-Update und Sound-Laden
.

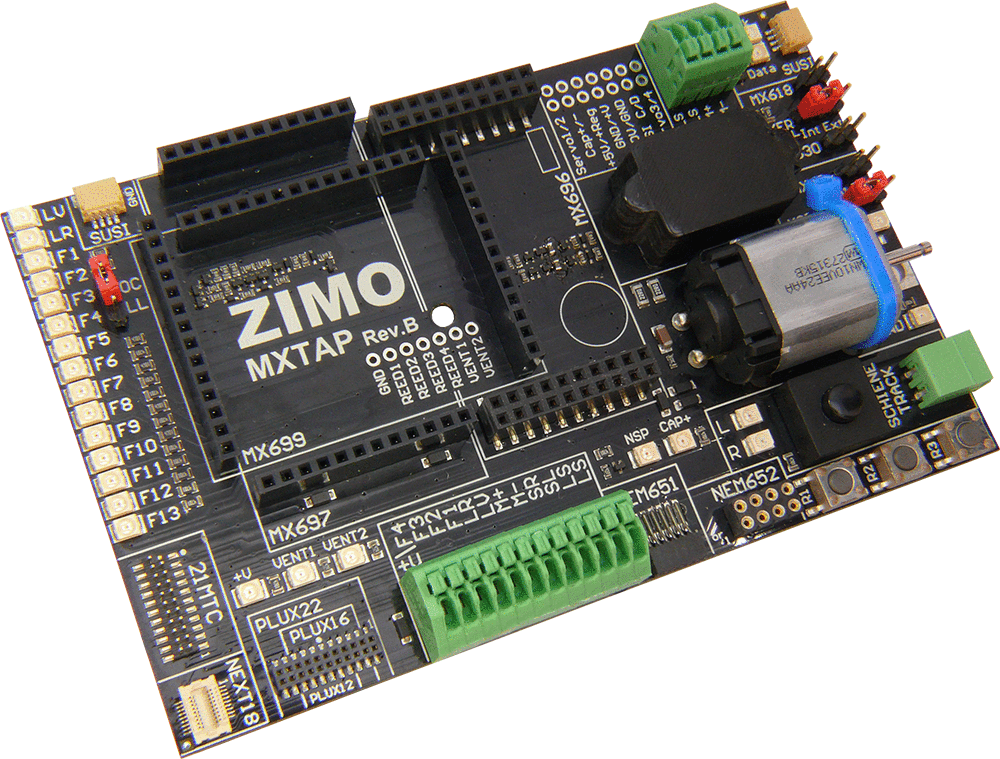

Oberes Bild:

die Decoder-Test-und-Anschlussplatine MXTAPV (also die Vollausführung).

Über den Stecker SCHIENE (rechts unten) wird die Platine mit dem Schienenausgang eines MXULF (Decoder-Update- und Sound-Lade-Gerät, siehe unten) oder einer Digitalzentrale verbunden.

Falls Sound-Laden über „SUSI“ laufen soll, wird in diesem Fall der „SUSI“-Stecker am Decoder genutzt; bei "kleinen" Decodern hingegen der Stecker auf der Platine (rechts oben).

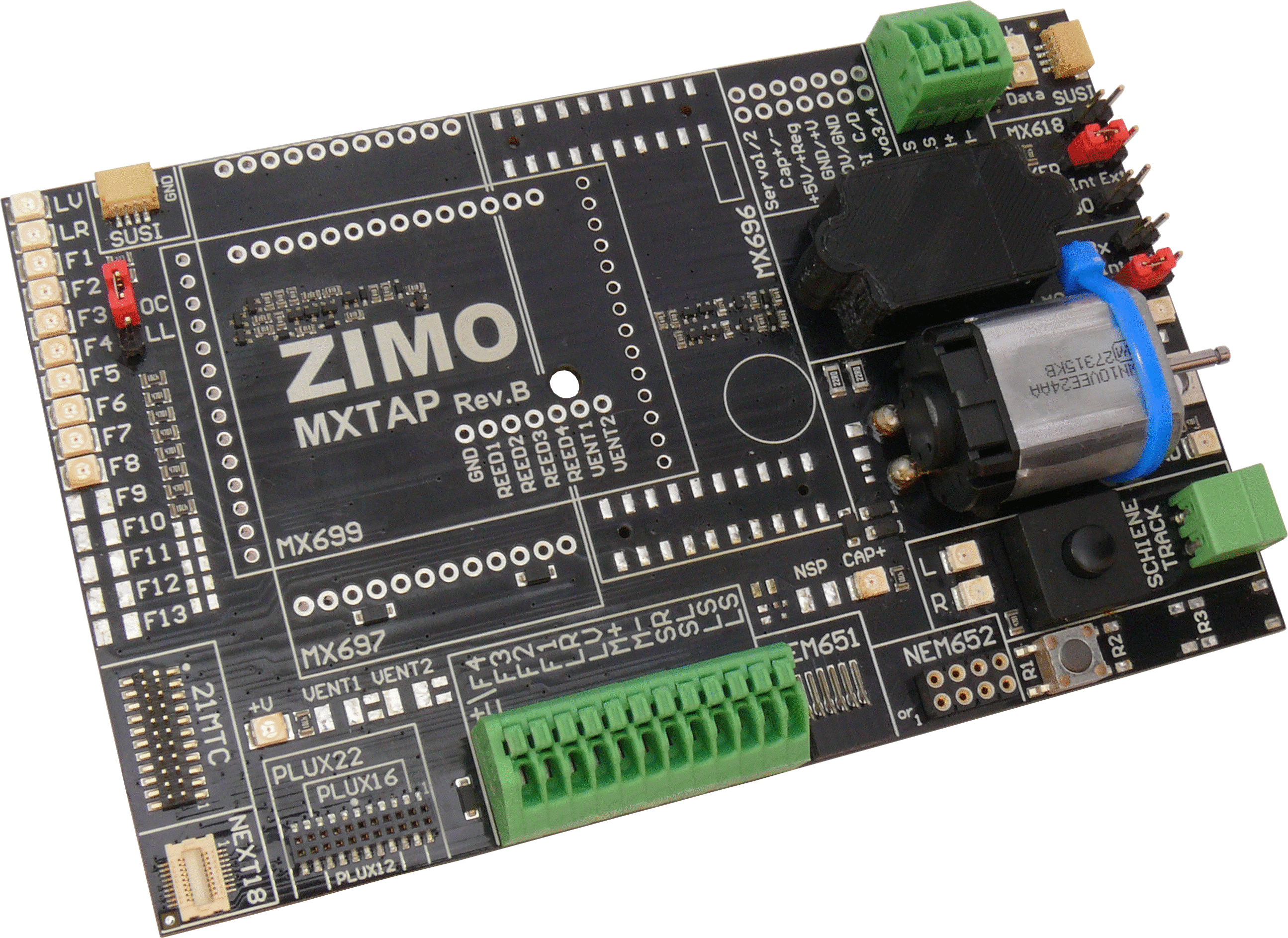

Mittleres Bild:

die Decoder-Test-und-Anschlussplatine MXTAPS (also die reduzierte Ausführung).

In diesem Fall ist auch einer der "SUSI"-Stecker (rechts oben) angeschlossen.















Unteres Bild:

MXULFA, das Decoder-Test- und Update-Gerät mit dem zusammen MXTAPS oder MXTAPV besonders häufig eingesetzt wird.

Die ZIMO Decodertest- und Anschlussplatinen werden vorzugsweise zusammen mit MXULF und MXULFA, sowie mit ZIMO Basisgeräten, vor allem MX10, zum Decoder-Update, Sound-Laden und Testen der Decoder verwendet. Mit älteren ZIMO Digitalsystemen und auch mit Fremdsystemen können MXTAPS und MXTAPV nur als Decoder-Prüfstände eingesetzt werden.

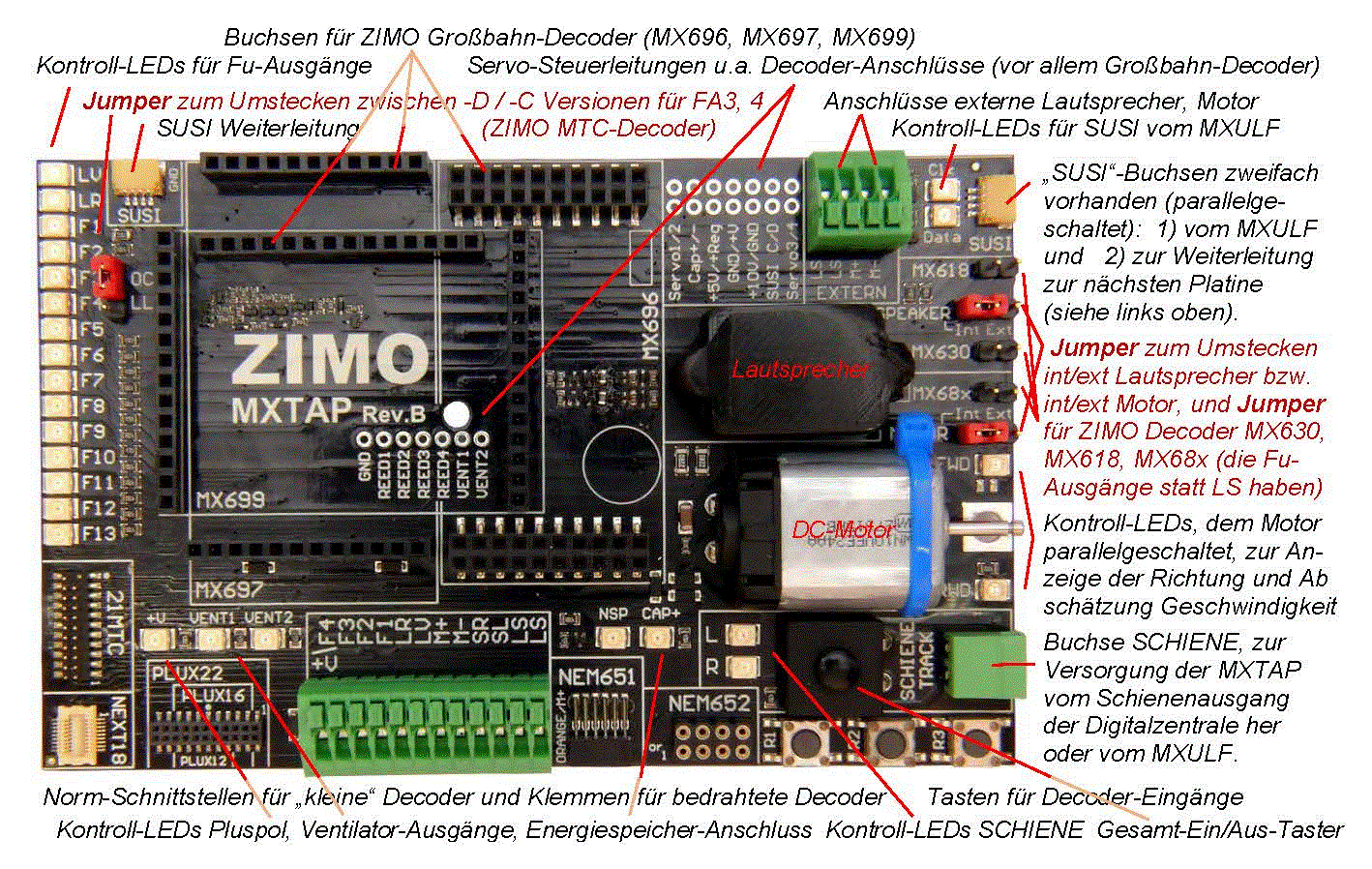

Die grundsätzlichen Merkmale dieser Platinen sind:

- Träger der Gegenstecker für alle derzeit (Start Mitte 2015) bei ZIMO Decodern verwendeten Schnittstellen, d.s. PluX12, -16, -22, Next 18, MTC21, NEM 651, NEM 652 (alle NMRA bzw. VHDM genormt), sowie die Großbahnschnittstellen von MX696, MX697, MX699 (ZIMO proprietär).

- Zwei Ausführungen  –  MXTAPS nur für kleine Spuren, MXTAPV mit allen Schnittstellen

-  Verbindung zu MXULF oder ZIMO Basisgerät oder anderen Digitalzentralen über Doppeklemme „SCHIENE“, und gegebenenfalls (wenn Bedarf und am Gegengerät vorhanden) über „SUSI“-Kabel.

- Zum Testen der Decoder sind auf der Platine vorhanden: Gleichstrom-Testmotor, Lautsprecher (1 Watt), LEDs für 15 Funktionsausgänge und 2 Ventilatorausgänge (Großbahnen), Servoanschlüsse (Großbahnen), sowie Drahtanschlüsse zu externen Verbrauchern.



MXTAPS (bzw. MXTAPV) wird über die Doppelklemme „SCHIENE“ an den Ausgang „Schiene“ des MXULF angeschlossen oder an einem Schienenausgang eines ZIMO Basisgerätes oder auch einer anderen Digitalzentrale. Es ist keine weitere Versorgung notwendig.

Bei Bedarf werden die „SUSI“-Stecker von MXULF und MXTAP miteinander verbunden (ebenso wenn ein Basisgerät MX10 verwendet wird), über „SUSI“ ist ein wesentlich schnelleres Sound-Laden möglich als über die „Schiene“. Bei Decodern mit den Schnittstellen „PluX“, „MTC“, „Next“,sowie den ZIMO Großbahn-Decodern liegt „SUSI“ automatisch an der „SUSI“-Schnittstelle des MXTAP an und kann leicht zum MXTAP weitergeleitet werden.

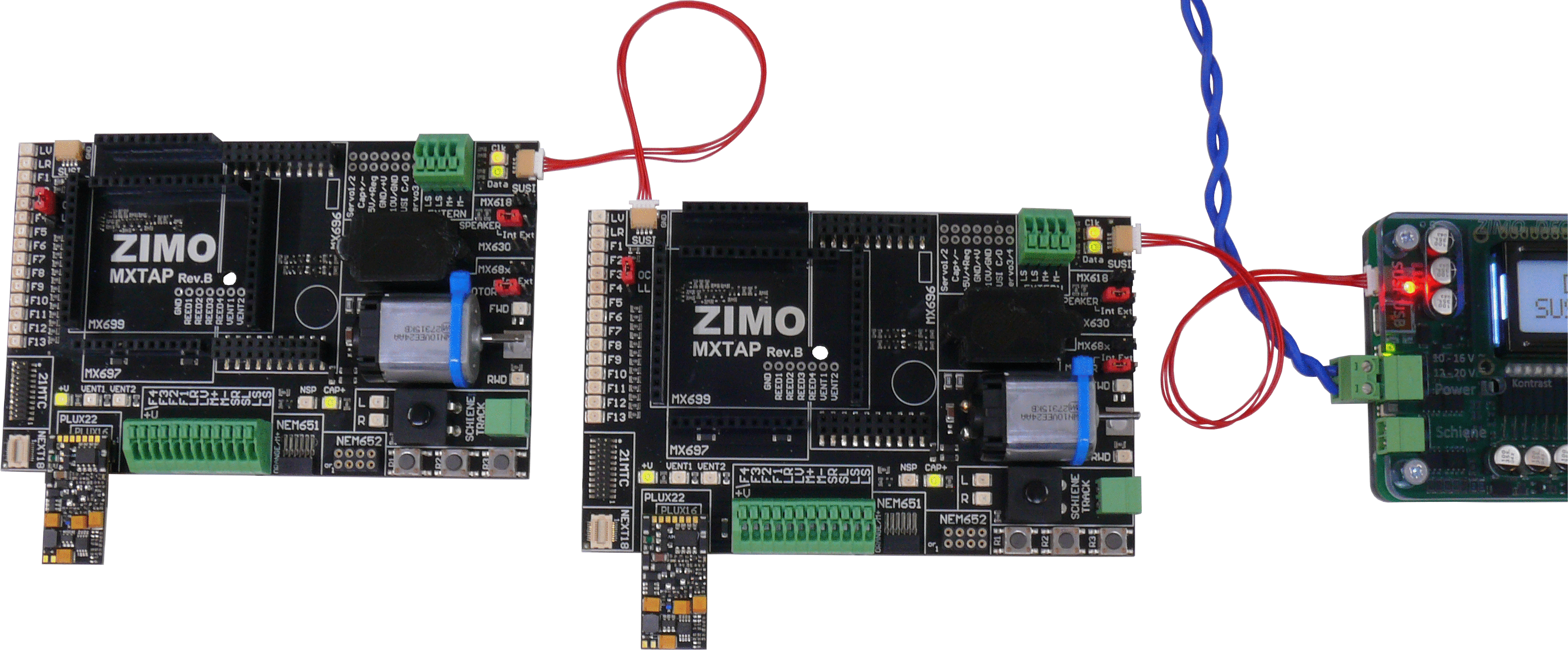

Simultanes Sound-Laden mehrerer Decoder über „SUSI“: Jeder Decoder muss an eine eigene Decoder-Test-und-Anschlussplatine MXTAP angeschlossen werden. Die Anschlussplatinen untereinander werden parallel-geschaltet, wobei für die „SUSI“-Parallelschaltung durch das Vorhandensein von zwei „SUSI“-Steckern durch Daisy-Chaining gemacht werden kann.





2015 09 01
