MX 630
 H0 - Decoder
(H0, TT, ..., auch für kleine 0-Spur)

20 x 11 x 3,5 mm



ZIMO Decoder - Info:

ZIMO Decoder -
Eigenschaften und Features



Techn. Daten für
alle Typen der

Decoder-Familie MX630

Total 1,2 A, Motorstrom 1,2 A,
6 Funktionsausgänge 0,8 A (Summe),
"Bi-directional communication" (RailCom),
2 Servo-Ausgänge, oder SUSI über Lötpads.

DCC und MOTOROLA.

DC-Analogbetrieb und
AC-Analogbetrieb (Märklin-Wechselstrom-Trafo mit Überspannungspuls zur Richtungsumkehr, Spannungsfestigkeit bis 50 V))
MX630
 		 Ausführung mit 11 hochflexiblen Litzen 120 mm
(2 x Strom, 2 x Motor, 2 x Stirnlampen,
4 Funktionsausgänge FA1, FA2, FA3, FA4 Pluspol),
2 Logikpegelausgänge (FA5, FA6), oder 2 Servo, oder SUSI über Lötpads.

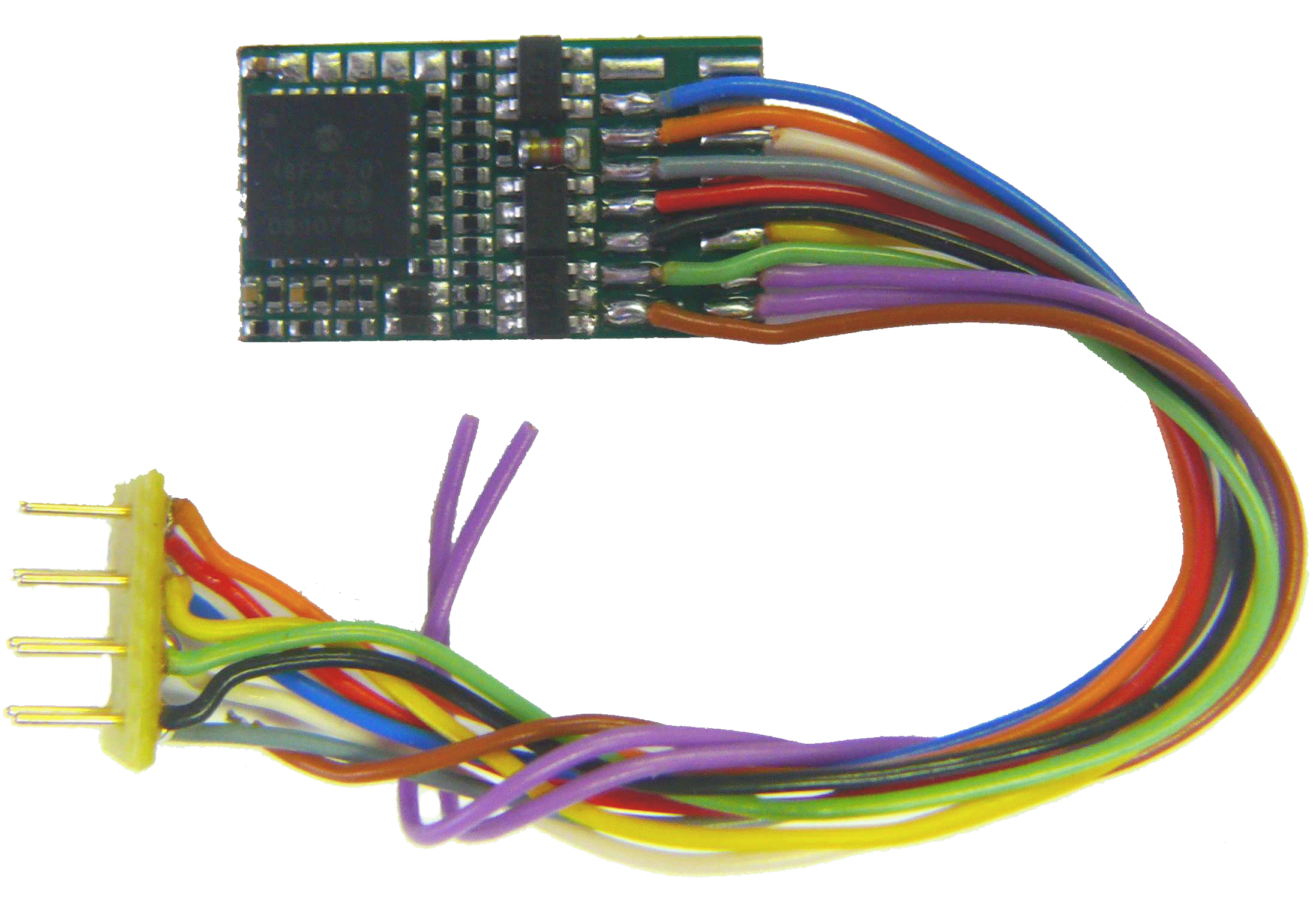

MX630R      MX630 mit 8-poligem Schnittstellenstecker an 70 mm - Litzen
nach NEM 652 (= NMRA RP 9.1.1 “medium interface”).
  MX630F         MX630 mit 6-poligem Schnittstellenstecker an 70 mm - Litzen
nach NEM 651 (= NMRA RP 9.1.1 “small interface”).
  MX630P         MX630 mit 16-poliger PluX-Stiftleiste direkt auf Platine; für Fahrzeuge mit eingebauter PluX-Buchse und dem normgemäßen Raum.
  Betriebsanleitung MX620, MX630, MX640 (incl. Liste der CVs)
