ZIMO CV Setting (und noch viel mehr ...)

Dieses Tool wurde ursprünglich von Oliver Zoffi in Privatintiative geschaffen und den „Modellbahner-Kollegen” zur Verfügung gestellt. Aus dieser Zeit stammt auch die Bezeichnung, ZCS - ZIMO CV Setting, obwohl der aktuelle Aufgabenumfang darüber hinaus reicht. ZCS wird heute ständig weiterentwickelt von

    Matthias Manhart, auf dessen Website www.beathis.ch/zcs

                  sich Download und Versionsbeschreibungen befinden
                            (also NICHT hier auf der ZIMO Website).

ZCS übernimmt seit dem Jahr 2020 zusätzlich, also neben seiner Grundfunktion, der Decoder-Konfiguration, auch eine Funktion als ZIMO System-Support-Zentrum, wo beispielsweise den zu steuernden Fahrzeugen "GUI"s zugeordnet werden, also die "Graphical User Interfaces" (Bilder, Funktionssysmbole, Tachoscheiben, usw.), oder auch Stromschwellen, usw.  eingestellt werden.

In seiner Grundfunktion, dem CV Handling zur Decoder-Konfiguration, stellt ZCS eine Reihe komfortabler Einstellfenster für einzelne Konfigurations-Themen zur Verfügung, d.h. für Bereiche wie Fahreigenschaften, Function Mapping, Sound-Zuordnungen, usw.

ZCS benötigt natürlich Hilfsmittel zum Datenaustausch mit den Decodern (im Prinzip dieselbsn wie ZSP - der ZIMO Sound Programmer); dafür stehen zur Verfügung:

  • MX1 - die Zentrale der „alten” Systemgeneration, geeignet zum Bearbeiten der CVs, aber NICHT zum Software-Update und Sound-Laden der Decoder, und natürlich NICHT für die GUI-Bearbeitung,
  • MX31ZL - das Zentralfahrpult aus ebendieser "alten" Generation, wie oben,
  • MXULF - das aktuelle (seit 2012, mit großer Software-Erweiterung 2020 für die MS-Decoder) ZIMO „Decoder-Update- und Sound-Lade-Gerät”, geeignet zum Bearbeiten der CVs, sowie zum Software-Update und Sound-Laden der Decoder, und
  • MX10 - die Zentrale des aktuellen Digitalsystems, geeignet zum Bearbeiten der CVs, zum Software-Update und Sound-Laden der Decoder (dies allerdings erst ab entsprechender SW-Version), sowie zur Übernahme der vom ZCS erstellten oder modifizeirten GUIs (zur Weiterleitung an die Bediengeräte wie MX32/33, ZIMO App. u.a.).

ZCS für Sound-Projekte & Sound-Decoder

Eine herausragende Eigenschaft des ZIMO Sound Designs ist das hohe Ausmaß der Konfigurationsmöglichkeit durch CVs und daher die Modifizierbarkeit der geladenen Sound-Projekte durch ZCS. Auch viele der „Ablauf-Sounds” (also jener, die aufgrund der Fahrsituation automatisch abgespielt werden) sind vollständig durch CVs definiert; das betrifft beispielsweise auch die Hauptgeräusche von E-Loks wie Thyristor-Steuerung und Fahrmotor.

In der ursprünglich und wohl am häufigsten genutzen Funktion, dem Konfigurieren der ZIMO Decoder, hauptsächlich der ZIMO Sound-Decoder, wo die initialen Werte der CVs durch die Sound-Projekte bestimmt werden (und nicht durch die Decoder eigenen Default-Werte), gibt es zwei Arbeitsweisen:

  1.   ZCS als Tool zur Modifikation eines Sound-Projekts auf Ebene des .zpp-Files; es wird also in ZCS ein vorhandenes .zpp-File geöffnet, modifiziert, und ein neues zpp-File (unter neuem Namen) abgespeichert; bwei diesem Vorgang braucht gar kein Fahrzeug und kein Decoder vorhanden sein; das Ergebnis kann später in einen oder mehrere ZIMO Sound-Decoder geladen werden.
  2.   als Tool zur Modifikation der Decoder-CVs in Echtzeit: die CVs des angesprochenen Decoders werden einzeln oder bereichsweise programmiert geschrieben; normalerweise, "Operational Mode", POM innerhalb des Zielfahrzeugs. Die Wirkung dieser Änderungen kann unmittelbar durch das interne ZCS-Fahrpult oder auch durch ein "normales" ZIMO Fahrpult sofort ausprobiert werden. Natürlich kann auch hier ein neues .zpp-File gebildet und gespeichert werden. Die Echtzeit-Option ist eine charakteristische Eigenschaft von ZCS, die es von vielen anderen Konfigurationsprogrammen unterscheidet.

ZCS zum Erstellen von "GUIs" für Fahrzeuge,
und andere Aufgaben im ZIMO System-Support

ZCS, das ZIMO CV Setting übernimmt mehr und mehr "nebenbei" Aufgaben der System-Konfiguration. Seit der Version 4.16.000 von ZCS (9. Okt 2020) werden angeboten:

  • Einstellungen der MX10-Parameter (Menü-Punkt „MX10-Einstellungen“, Spannungen, Ströme, … und andere Daten wie am MX10-Display),

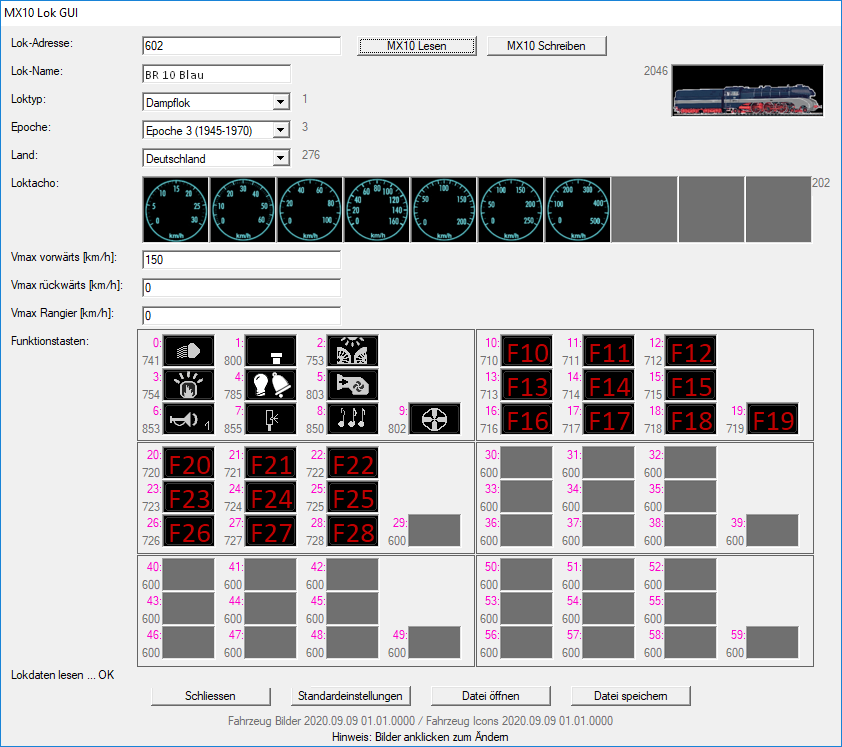

  • Erstellen oder Modifizieren der GUI-Elemente (GUI = Graphical User Interface) der auf ZIMO Fahrpulten darzustellenden Fahrzeuge, also Name, Lokbild, Tacho-Design und -Werte, Funktions-Symbole (u.a. später). Dies ist für den Anwender wesentlich komfortabler durchzuführen als auf den Geräten selbst.
zcs-gui
ZCS Allgemeine Einstellungen

ZSP Allgemeine Einstellungen

ZCS Allgemeine Einstellungen

CV Übersicht zum gruppenweisen Programmieren/Lesen

ZCS Allgemeine Einstellungen

Spezielle Sound-Einstellungen

ZCS Allgemeine Einstellungen

Regelung und Beschleunigungsverhalten
