Von MX690 zu MX695 -
         - Produktablöse für Großbahn-Sound-Decoder

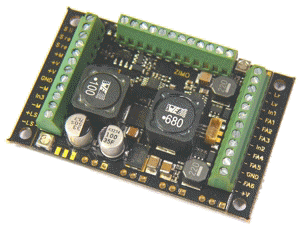

MX695KV - Vollausbau mit Schraubklemmen, 50 x 30 mm ohne
Abbrech-Laschen (abgebildeter Prototyp ohne Servo-Stecker)

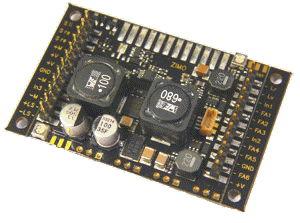

MX695LS - Die preisgünstigste Ausführung des Großbahn-
Sound-Decoders, aber volle Leistung für Motor und Sound

Anschalteplan der MX695-Platine; hier für den Vollausbau dargestellt; in den reduzierten Versionen fallen die 8 weiter rchts liegenden Anschlüsse der oberen Leiste weg

HINWEIS: Die bisher (als Ergänzung zu MX690) verkauften „Enhancement-Platinen“ sind mit den neuen Decodern MX695 überflüssig geworden, weil höhere Audio-Leistung, Lautstärke-Regler, Energiespeicher-Anschaltung, Scharaub-klemmen bereits standardmäßig in den Decodern vorhanden.

Die noch immer konkurrenzfähigen, aber doch schon sehr lang-gedienten Großbahn-Decoder MX69 und MX690 weichen der neuen Familie MX695. Diese Decoder enthalten viel Innovatives und viel Anwender-Freundliches; in manchen Fällen sogar Kosten-Dämpfendes; einige Stichworte dazu (bezogen auf Vollausbau-Version):

Hohe Motor- und Funktionsströme bei geringer Verlustwärme und ohne Kühlkörper,

bis 15 Funktions-Ausgänge,

Spezial-Ausgang Rauch-Ventilator,

4 Servo-Ausgänge mit Standard-Stecker,

3 Niederspannungs-Ausgänge 5 V (fix), 8 V (fix),
1,2 V bis Schiene (variabel per Einstellregler),

Audio-Leistung bis 14 Watt (nominell) an 4 Ohm oder 2 x 8 Ohm, Lautstärke-Einstellregler,

Spezielle Vorkehrungen und Anschluss
für externen Energiespeicher,

optimierte Eigenschaften im Analogbetrieb
(besonders niedrige Anfahrschwelle).

Alle bisher bekannten ZIMO Decoder-Features sind natürlich an Bord; detaillierte technische Daten sind in Ausarbeitung, mehr Info in Kürze.

Die Typen (Varianten der Decoder-Familie MX695):

MX695KV -
Vollausbau mit 36 Schraubklemmen: 15 Fu-
Ausgänge, 3 Niederspannungen, 4 Servo-Direkt-Stecker, 2 Einstellregler, SUSI-Stecker.

MX695KS -
Reduzierte Version mit 28 Klemmen, "nur"
8 Fu-Ausgänge, eine Niederspannung (8 V).

MX695LV -
Vollausbau mit drei 12-poligen Stiftleisten (als preisgünstige Alternative zu Schraubklemmen)

MX695LS -
Reduzierte Version mit zwei 12-poligen Stift-leisten, 8 Fu-Ausgängen, direkt passend in die häufig verwendeten ESU Lok-Platinen.

MX695KN -
Großbahn-Decoder ohne Sound: 20 Schraub- klemmen: 8 Fu-Ausgänge, Niederspann 8 V.

Die Preise der neuen Großbahn-Decoder werden sich im Bereich der bisherigen liegen; bei den Stiftleisten-Versionen und vor allem im Vergleich mit den Enhancement-Ausführungen kann mit Einsparungen gerechnet werden !

Derzeit besteht wegen des Produktwechsels eine Versorgungslücke bei ZIMO Großbahn-Decodern; diese soll innerhalb der ersten beiden Monate 2011 behoben sein.

MX696 -
Weitere Typen für Großbahnen geplant

Diese Varianten sollen die äußere Form und die Anschlusstechnik der bisherigen MX69 / MX690 übernehmen, was in manchen Einsatzfällen aus Platz- und Komapatibilitätsgründen gebraucht wird.
